电梯对讲系统之总线对讲系统

  • Admin
  • 阅读数:1051人
  • 2019-04-04 10:34:06

总线对讲系统根据电梯专用对讲系统(五方对讲、四芯总线制)专用于电梯轿厢、电梯控制机房、管理中心之间的对讲,系统特点:总线传输,抗干扰性强,一省线(无需每个机房都拉线至值班室)二内部四方无需动(如果是配置的我司通用款4线对讲机),机房主机加装解码器,值班室更换成总线制监控主机即可。 下面具体讲讲多局总线制系统的接线方式,示意图如下:

我司配置的总线多局有:16局、22局、31局、39局、49局、59局分别对应群控相应局数的电梯。

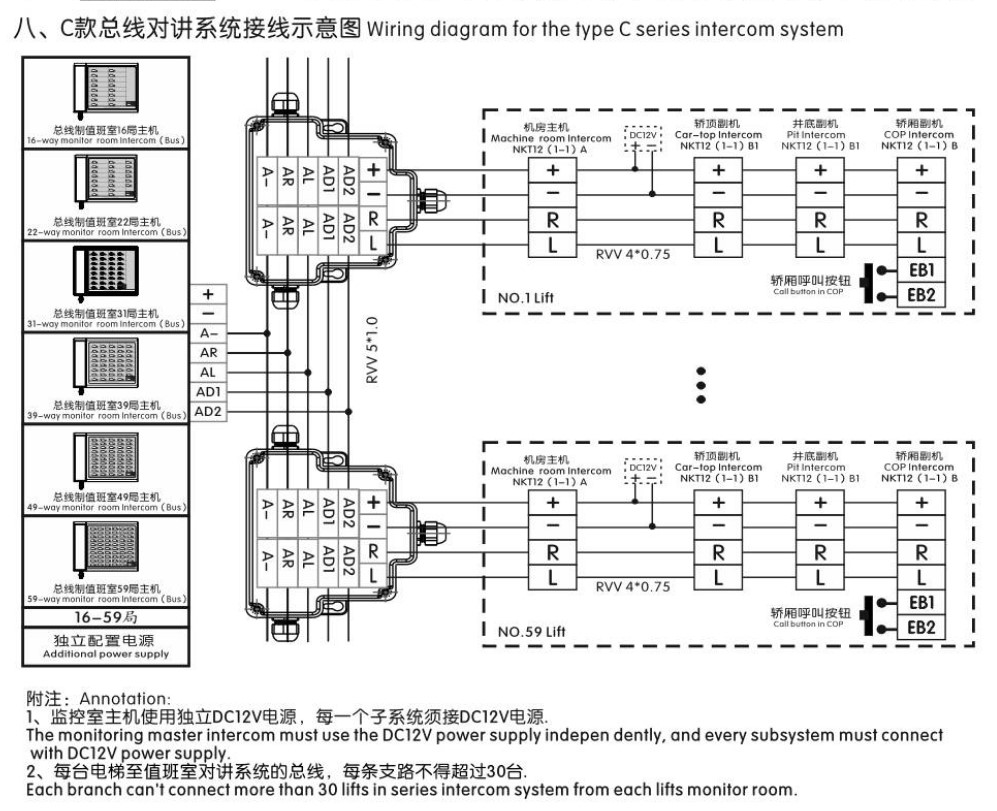

以上是总线监控主机:NKT12(1-1)AN(自带电源,最大可群控254台电梯)的接线示意图。

附注:

1、监控室主机(16-59局)使用独立DC12V电源,每个子系统须接DC12V电源;

2、每台电梯至值班室对讲系统的总线,每条支路不得超过30台。

咨询热线:400-881-1238 欢迎致电!
